W przypadku większości instrumentów, opraw oświetleniowych i obudów czujników, które muszą zachować swoje kolory przez lata bez ponownej kalibracji, Selektywne filtry ze szkła absorpcyjnego na ogół przewyższają filtry cienkowarstwowe pod względem stabilności kątowej, odporności termicznej i trwałości mechanicznej . Selektywny filtr ze szkła absorpcyjnego działa przez sam materiał sypki, więc efekt filtrowania nie zależy w dużym stopniu od kąta, pod jakim światło pada na powierzchnię i nie zużywa się tak, jak osadzona folia z biegiem czasu. Filtry z powłoką optyczną nadal mają przewagę, gdy projekt wymaga wyjątkowo wąskiego pasma przepustowości, stromego nachylenia odcięcia lub kombinacji długości fal, której zwykłe kolorowe szkło nie jest w stanie osiągnąć samodzielnie. W poniższych sekcjach omówiono rozumowanie fizyczne, zachowanie widmowe i praktyczne kryteria wyboru stojące za tą odpowiedzią, w tym kilka tabel porównawczych i krótką listę kontrolną kupującego na końcu.

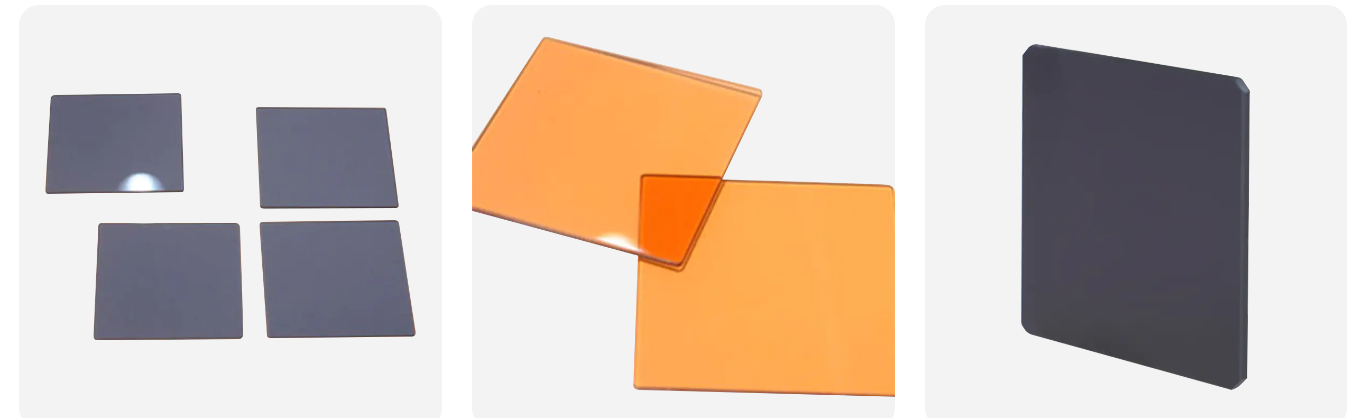

Selektywny filtr ze szkła absorpcyjnego to kawałek szkła optycznego opracowany tak, aby usuwać określone pasmo długości fali z wiązki światła, jednocześnie pozwalając otaczającym pasmom przejść przy minimalnych stratach. Producenci osiągają ten efekt poprzez wtapianie jonów metali lub drobnych cząstek koloidalnych bezpośrednio w wsad szklany, a następnie dostosowywanie składu szkła i dowolną obróbkę powierzchni tak, aby gotowy element pochłaniał wybraną część widma widzialnego lub bliskiej podczerwieni. Podstawa fizyczna leży na poziomie elektronów: kiedy fotony o określonej energii uderzają w domieszkowane szkło, energia ta dopasowuje się do przerwy między stanami elektronowymi w dodanych jonach, więc fotony te są raczej absorbowane niż przepuszczane. Każda inna długość fali, która nie pasuje do tej przerwy energetycznej, przechodzi przez szkło w dużej mierze niezmieniona, co nadaje temu typowi szklanego filtra pochłaniającego światło widzialne czysty, powtarzalny profil widmowy.
Powszechne metody dopingu stosowane w produkcji szkła
Trzy rodziny dopingowe pokrywają obecnie większość komercyjnego zapotrzebowania, a każda z nich jest ukierunkowana na inną część spektrum.
Jony metali przejściowych, takich jak chrom i miedź, wytwarzają zielony, selektywnie absorpcyjny filtr szklany o piku transmisji w przybliżeniu pomiędzy 500 a 560 nanometrów, jednocześnie zatrzymując światło niebiesko-fioletowe i czerwone.
Kombinacje manganu, tytanu, kobaltu i neodymu dają szkło o fioletowej tonacji, które silnie absorbuje zielone i żółte obszary średniego spektrum, jednocześnie przepuszczając fiolet, błękit i część czerwonego pasma.
Specjalistyczne preparaty zbudowane jako szklany filtr optyczny pochłaniający promieniowanie UV odcinają krótsze fale w pobliżu 365 nanometrów i poniżej, przepuszczając pasmo widzialne z płaską, równomierną reakcją.
Oprócz pracy w świetle widzialnym producent szklanych filtrów przepuszczających podczerwień może zastosować ten sam system szkła bazowego, aby przepuszczał energię bliskiej podczerwieni, blokując jednocześnie światło widzialne, co jest przydatne w oknach czujników, które muszą odrzucać zakłócenia światła otoczenia.
Co An Optical Coating Filter Is And How Its Principle Differs
Filtr z powłoką optyczną zaczyna się od przezroczystego podłoża, często zwykłego szkła lub topionej krzemionki, na które osadza się pojedynczo wiele niezwykle cienkich warstw w urządzeniu do osadzania próżniowego. Każda warstwa ma inny współczynnik załamania światła, a stos jest zaprojektowany tak, aby światło odbijające się pomiędzy warstwami zakłócało konstruktywnie przy długościach fal, które mają być blokowane, i destrukcyjnie przy długościach fal, które mają przechodzić. Jest to zasadniczo efekt interferencji, a nie efekt absorpcji, co jest podstawową różnicą oddzielającą go od szklanego filtra z selektywną absorpcją.
Typowe rodziny powłok w codziennym użyciu
Stosy dichroiczne, które odzwierciedlają jedno pasmo kolorów podczas transmisji innego.
Wąskie powłoki pasmowoprzepustowe zbudowane dla pojedynczego okna o wąskiej długości fali.
Powłoki karbowe zaprojektowane tak, aby odrzucać jedno wąskie pasmo podczas przepuszczania wszystkiego wokół niego.
Ponieważ zachowanie filtrowania zależy od dokładnej długości ścieżki, jaką światło przechodzi przez każdą warstwę, krzywa transmisji filtra powłokowego przesuwa się w kierunku krótszych fal wraz ze wzrostem kąta padającego światła. Powłoka charakteryzująca się precyzyjnym odcięciem przy normalnym padaniu może odchylić się o kilka nanometrów od celu, gdy światło pada nawet pod umiarkowanym kątem, co ma znaczenie w kompaktowych układach optycznych, gdzie promienie rzadko przemieszczają się w jednej linii prostej.
Podstawowe różnice między dwiema technologiami filtrów
Poniższa tabela zestawia obie technologie pod względem właściwości fizycznych, które najczęściej decydują, która z nich pasuje do danego projektu.
Tabela 1. Porównanie właściwości fizycznych i wydajnościowych selektywnych filtrów ze szkła absorpcyjnego i filtrów z powłoką optyczną.
Parametr
Filtr ze szkła selektywnej absorpcji
Filtr z powłoką optyczną
Zasada działania
Absorpcja masowa przez domieszkowane szkło
Interferencja cienkowarstwowa na podłożu
Czułość kątowa
Bardzo niski
Zauważalne pod szerokimi kątami
Ostrość krawędzi odcięcia
Stopniowe, naturalne nachylenie
Można go zaprojektować bardzo stromo
Czułość termiczna
Niski w normalnych zakresach
Umiarkowany, zależny od warstwy
Ryzyko rozwarstwienia lub zużycia
Brak, nieruchomość znajduje się w materiale sypkim
Możliwe w przypadku wilgoci lub ścierania
Metoda dostosowywania
Dostosuj skład szkła i poziom domieszkowania
Dostosuj liczbę i grubość warstw
Porównanie wydajności pięciu kluczowych parametrów optycznych
Poniższy poziomy wykres ocenia obie rodziny filtrów w względnej skali od zera do stu w oparciu o pięć parametrów, które inżynierowie optycy sprawdzają najczęściej podczas doboru komponentów. Wyniki te odzwierciedlają typowe zachowanie obserwowane w typowych próbkach produkcyjnych, a nie w jakimkolwiek pojedynczym raporcie z testu.
Niezależność kątowa i długoterminowa spójność kolorów wykazują największą różnicę dlatego też szklane filtry z selektywną absorpcją pozostają powszechnym wyborem w przypadku wizjerów, obiektywów o szerokiej przysłonie i wszelkich obudów, w których światło rzadko pada bezpośrednio na filtr.
Zachowanie transmisji widmowej typowego zielonego filtra szklanego z selektywną absorpcją
Poniższy wykres przedstawia reprezentatywną krzywą transmisji dla zielonego, selektywnie absorpcyjnego filtra szklanego domieszkowanego jonami chromu i miedzi. Transmisja szybko wzrasta, gdy długość fali zbliża się do 480 nanometrów, osiąga szeroki szczyt między 500 a 560 nanometrami, a następnie płynnie spada po stronie długiej fali. To delikatne wznoszenie i opadanie jest charakterystyczne dla szkła absorpcyjnego w masie i jest jednym z powodów, dla których filtry te zapewniają naturalne, równomierne oddawanie barw, a nie twardsze krawędzie typowe dla wąskiego stosu powłok.
Ponieważ krzywa nachyla się stopniowo, a nie opada w niemal pionowej linii, niewielkie różnice produkcyjne w grubości szkła lub stężeniu domieszki przesuwają szczyt tylko nieznacznie, utrzymując spójność kolorów poszczególnych partii w granicach tolerancji dla większości zastosowań przyrządowych i oświetleniowych.
Gdzie w różnych gałęziach przemysłu stosowane są filtry szklane z selektywną absorpcją
Zapotrzebowanie na filtr szklany do wyboru długości fali obejmuje kilka branż, a względny udział przedstawiony poniżej odzwierciedla typowy rząd wielkości obserwowany w przypadku bieżących zamówień produkcyjnych.
Reprezentatywne uwagi aplikacyjne
Optyczny instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Przemysłowy processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Oświetlenie sceniczne i fotograficzne wykorzystuje kolorowe szkło absorpcyjne do kształtowania widocznego koloru, jednocześnie blokując promieniowanie podczerwone przed dotarciem do oświetlonego obiektu.
W przeszkleniach architektonicznych i szybach samochodowych stosuje się przyciemniane warstwy absorpcyjne, które redukują przyrost ciepła słonecznego, zachowując jednocześnie komfortowy poziom oświetlenia wnętrza.
Medyczne and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Wielowymiarowa mapa radarowa porównawcza
Przy porównywaniu selektywnego filtra ze szkła absorpcyjnego z filtrem powłokowym w przypadku nowego projektu najważniejsze jest sześć wymiarów. Poniższy wykres radarowy przedstawia obie technologie w tej samej skali, więc kompromisy są widoczne na pierwszy rzut oka.
Filtry powłokowe wykraczają poza selektywność widmową i elastyczność produkcji , ponieważ proces osadzania może być ukierunkowany na niezwykłą kombinację długości fal, do której nie dociera żadna pojedyncza formuła szkła. Szkło absorpcyjne zapewnia większą niezależność kątową, stabilność termiczną i długoterminową konsystencję, co wyjaśnia, dlaczego pozostaje powszechne w stałych ścieżkach optycznych, które pozostają w użyciu przez wiele lat.
Stabilność środowiska i długoterminowa trwałość w rzeczywistych warunkach
Selektywne filtry ze szkła absorpcyjnego noszą swoje właściwości optyczne wewnątrz samego materiału, więc lekkie zarysowanie powierzchni lub wystawienie na działanie wilgoci nie zmienia pochłanianego pasma długości fal, a jedynie jego fizyczną przejrzystość, jeśli uszkodzenie stanie się poważne. Filtry powłokowe noszą swoje właściwości optyczne w stosie warstw o grubości zaledwie kilku mikronów, co oznacza, że wnikanie wilgoci, wielokrotne czyszczenie, cykle termiczne lub długotrwała ekspozycja na promieniowanie UV mogą stopniowo poluzować lub utlenić poszczególne warstwy. Gdy warstwa przesunie się choćby nieznacznie, cały wzór interferencyjny przesuwa się wraz z nią, zmieniając z czasem efektywną długość fali odcięcia.
Gdzie ta różnica jest najbardziej widoczna
Zewnętrzne przeszklenia architektoniczne, szyby samochodowe wystawione na bezpośrednie działanie promieni słonecznych oraz urządzenia przemysłowe pracujące w pobliżu źródeł ciepła to miejsca, w których różnica między obiema technologiami staje się najbardziej widoczna w ciągu wieloletniego okresu użytkowania. Przyrządy do pomieszczeń czystych i laboratorium trzymane w kontrolowanym środowisku wykazują mniejszą praktyczną różnicę, chociaż czułość kątowa nadal faworyzuje szkło absorpcyjne, gdy ścieżka optyczna nie jest idealnie skolimowana.
Typowe punkty naprężenia sprawdzane podczas oceny
Kupujący często przeprowadzają własne kontrole cykli termicznych, nasiąkanie wilgocią i wielokrotne czyszczenie próbek poprzez wycieranie przed przystąpieniem do zlecenia produkcyjnego, ponieważ te trzy punkty naprężenia ujawniają większość praktycznej różnicy między szkłem masowym a osadzonym stosem powłoki.
Opcje dostosowywania filtrów szklanych z selektywną absorpcją
Kupujący zaopatrujący się w niestandardowy filtr ze szkła selektywnej absorpcji zazwyczaj zaczynają od docelowej krzywej transmisji, a nie od ustalonej części katalogowej. Dostawca kolorowych filtrów absorpcyjnych ze szkła optycznego może dostosować kilka zmiennych, aby osiągnąć tę krzywą.
Rodzaj domieszkowania i stężenie w celu przesunięcia pasma absorpcji w kierunku określonej docelowej długości fali.
Grubość szkła, ponieważ głębokość absorpcji jest zgodna z długością ścieżki optycznej przechodzącej przez materiał.
Wykończenie powierzchni i obróbka krawędzi do montażu wewnątrz określonej obudowy lub modułu czujnika.
Połączone konstrukcje, które łączą rdzeń ze szkła absorpcyjnego z cienką warstwą przeciwodblaskową, przydatne, gdy projekt wymaga stabilności szkła absorpcyjnego z nieco wyższą ogólną transmisją.
Żądania kierowane do linii szkła z filtrem optycznym o niestandardowej długości fali, producenta szklanego filtra przepuszczającego podczerwień lub dostawcy absorpcyjnego szkła z filtrem optycznym, który może zachować ścisłą tolerancję poszczególnych partii, zwykle przesyłane są szybciej, gdy kupujący ma wspólną docelową krzywą transmisji, zakres temperatur roboczych i fizyczne wymiary montażowe z przodu.
Tło produkcji niezawodnych filtrów szklanych z selektywną absorpcją
Nantong Xiangyang Optical Element Co., Ltd produkuje kolorowe i bezbarwne szkło optyczne od 1996 roku w zakładzie o powierzchni dziesięciu tysięcy metrów kwadratowych w prowincji Jiangsu. Dział komponentów optycznych koncentruje się na kolorowych filtrach ze szkła optycznego obejmujących ultrafiolet, światło widzialne, bliską podczerwień i podczerwień, obsługując ponad sto rodzajów szkła na liniach technologicznych wyposażonych w dedykowany sprzęt do szlifowania optycznego, polerowania i badań spektralnych. Produkcja tego działu trafia do instrumentów optycznych, medycznych i biochemicznych, sprzętu analitycznego, elektroniki, lotnictwa oraz szeregu instytutów badawczych i uniwersytetów.
Oddzielny dział szkła płaskiego zajmuje się sitodrukiem i hartowaniem paneli sterowania, obudów urządzeń i elementów przełączników, dzięki czemu firma zaznajomiona jest zarówno z precyzyjnym szkłem optycznym, jak i masową obróbką szkła pod jednym dachem. Dla zespołu projektowego porównującego producenta filtrów ze szkła selektywnego absorpcyjnego z producentem szkła do filtrów optycznych w całych Chinach, to połączenie dedykowanego sprzętu do testowania optycznego i długiej historii produkcji jest jednym z praktycznych sygnałów, które warto sprawdzić podczas oceny dostawcy.
Jak wybrać pomiędzy filtrami selektywnej absorpcji a filtrami powlekającymi dla projektu
Krótka lista kontrolna pomaga zawęzić decyzję przed zażądaniem próbek.
Zamapuj wymagane pasmo długości fal i sprawdź, czy standardowe kolorowe szkło już je pokrywa.
Potwierdź zakres kątów padania, które filtr będzie widział w rzeczywistej ścieżce optycznej, a nie tylko w centrum projektowym.
Należy zwrócić uwagę na środowisko pracy, w tym wilgotność, wahania temperatury i narażenie na zewnętrzne promieniowanie UV.
Zdecyduj, jak stroma musi być krawędź odcięcia, ponieważ bardzo wąskie pasmo przenoszenia może nadal wymagać zastosowania powłoki.
Zaplanuj oczekiwany okres użytkowania i stopień trudności ponownej kalibracji lub wymiany po wdrożeniu urządzenia w terenie.
Projekty, które spełniają większość powyższych kryteriów na rzecz stabilności i prostoty, zazwyczaj decydują się na selektywny filtr ze szkła absorpcyjnego, podczas gdy projekty, które wymagają niezwykle wąskiej lub stromej krawędzi widmowej, często kończą się wyborem filtra powłokowego lub kombinacji obu technologii w ramach tej samej ścieżki optycznej.
Często zadawane pytania dotyczące filtrów szklanych z selektywną absorpcją
P1: Co to jest filtr ze szkła selektywnego absorpcji
Jest to szkło optyczne zawierające jony metali lub cząstki koloidalne, dzięki czemu pochłania wybrane pasmo długości fali, przepuszczając jednocześnie otaczające światło z niewielkimi stratami.
P2: W jaki sposób filtr ze szkła absorpcyjnego blokuje określone długości fal
Domieszkowane jony wewnątrz szkła absorbują fotony, których energia odpowiada wewnętrznemu przejściu elektronów, usuwając to pasmo długości fal, pozostawiając w dużej mierze niezmienione inne długości fal.
P3: Jaka jest różnica między filtrami absorpcyjnymi a filtrami zakłócającymi
Filtry absorpcyjne usuwają światło przez masowy materiał szklany, natomiast filtry interferencyjne wykorzystują cienkie osadzone warstwy, które odbijają i eliminują niepożądane długości fal poprzez zakłócenia optyczne.
P4: Dlaczego warto używać kolorowych filtrów szklanych zamiast filtrów powlekanych?
Kolorowe szkło utrzymuje stałą charakterystykę widmową w szerokim zakresie kątów widzenia i jest odporne na stopniową degradację warstwy, która może mieć wpływ na pokrytą powierzchnię przez lata użytkowania.
P5: Do czego służą selektywne filtry absorpcyjne
Typowe zastosowania obejmują czujniki optyczne, systemy widzenia maszynowego, sprzęt spektroskopowy i instrumenty medyczne, które wymagają stabilnej, powtarzalnej odpowiedzi widmowej.
P6: Który filtr optyczny jest odpowiedni do ochrony przed promieniowaniem UV
Szklany filtr optyczny pochłaniający promieniowanie UV, opracowany do odcinania krótszych fal, jest na ogół prostszą i bardziej stabilną opcją w przypadku ciągłej ochrony przed promieniowaniem UV.
P7: Czy można dostosować szklane filtry absorpcyjne
Tak, rodzaj domieszkowania, stężenie, grubość i wykończenie powierzchni można dostosować, aby osiągnąć docelową krzywą transmisji dla konkretnego projektu.
