Do czego służy bezbarwne szkło optyczne?

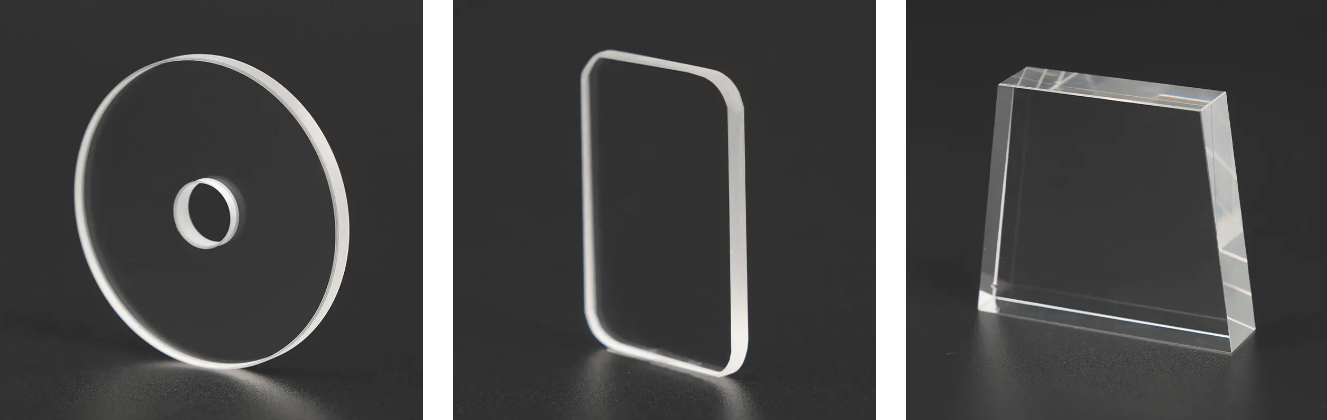

Bezbarwne szkło optyczne jest stosowany w niezwykle szerokiej gamie branż — od precyzyjnych instrumentów naukowych i systemów obrazowania medycznego po kamery konsumenckie, optykę obronną i przeszklenia architektoniczne. Jego cechą charakterystyczną jest wyjątkowo wysoka przepuszczalność światła widzialnego, praktycznie bez selektywnej absorpcji i zabarwienia, co czyni go podstawowym materiałem wszędzie tam, gdzie światło musi być kierowane, skupiane, rozdzielane lub filtrowane z maksymalną wiernością. W przeciwieństwie do standardowego szkła okiennego, bezbarwne szkło optyczne zostało zaprojektowane zgodnie z dokładnymi specyfikacjami współczynnika załamania światła, bardzo niską zawartością pęcherzyków wewnętrznych i tolerancjami płaskości powierzchni mierzonymi w nanometrach.

Termin ten obejmuje rodzinę precyzyjnie opracowanych rodzajów szkła – w tym optyczne szkło koronowe , warianty borokrzemowe i szkło kwarcowe o wysokiej czystości – każde zoptymalizowane pod kątem określonych zakresów długości fal, warunków środowiskowych i wymagań mechanicznych. Zrozumienie, który typ pasuje do danego zastosowania, jest niezbędne dla inżynierów, specjalistów ds. zaopatrzenia i projektantów systemów pracujących z zespołami optycznymi.

Czym różni się bezbarwne szkło optyczne od zwykłego szkła

Rozróżnienie między przemysłowym szkłem float a precyzyjnym szkłem optycznym nie jest jedynie kwestią przejrzystości — odzwierciedla zasadniczo odmienne filozofie produkcji, standardy czystości surowców i protokoły testów poprodukcyjnych. Szkło optyczne o wysokiej przepuszczalności osiąga współczynniki transmisji światła widzialnego wynoszące 92% lub więcej na powierzchnię , podczas gdy standardowe szkło float zazwyczaj przepuszcza tylko 80–87% ze względu na zawartość tlenku żelaza i niedoskonałości powierzchni.

Do najważniejszych właściwości wyróżniających precyzyjne szkło optyczne zalicza się:

• Jednorodność współczynnika załamania światła: Odmiana pojedynczego półfabrykatu utrzymywana na poziomie ±1 × 10⁻⁵ lub lepszym w materiale wysokiej jakości
• Bańka i klasa włączenia: Liczone i kategoryzowane zgodnie z normami ISO10110; Stopień 0 pozwala zasadniczo na brak widocznych wtrąceń
• Stopień rozstępów: Pomiar prążków jednorodności szkła, które mogłyby zniekształcić czoło fali; cele ze szkła optycznego klasy A (bez wykrywalnych prążków)
• Dwójłomność naprężenia: Naprężenia szczątkowe powstałe podczas produkcji są wyżarzane poniżej 10 nm/cm, aby zapobiec artefaktom polaryzacji
• Jakość powierzchni: Specyfikacje dotyczące zarysowania wyrażone jako 10-5 lub 20-10 zgodnie z MIL-PRF-13830B dla powierzchni precyzyjnych

Powyższy wykres ilustruje znaczną różnicę w przepuszczalności pomiędzy precyzyjnymi gatunkami szkła optycznego a standardowym szkłem architektonicznym. Nawet Poprawa przepuszczalności o 10–15%. przekłada się bezpośrednio na mierzalny wzrost kontrastu obrazu, stosunku sygnału do szumu czujnika i wydajności systemu, co wyjaśnia, dlaczego precyzyjne szkło optyczne wymaga wyższych specyfikacji materiałowych w każdym zastosowaniu krytycznym dla fotonów. W wieloelementowych układach optycznych skumulowany efekt strat przepuszczalności na powierzchni w pięciu lub dziesięciu elementach soczewki sprawia, że ​​różnica ta ma krytyczne znaczenie operacyjne.

Podstawowe zastosowania bezbarwnego szkła optycznego według przemysłu

Precyzyjne szkło optyczne służy jako podstawowy materiał w praktycznie każdym systemie wymagającym kontrolowanej manipulacji światłem. Jego zastosowania obejmują branże, od opieki zdrowotnej po lotnictwo, a konkretny typ szkła stosowany w każdym kontekście jest wybierany tak, aby odpowiadał unikalnej długości fali, wymaganiom środowiskowym i mechanicznym danego zastosowania.

Instrumentacja medyczna i naukowa

W obrazowaniu medycznym — w tym w mikroskopii, endoskopii, sprzęcie okulistycznym i cytometrii przepływowej — bezbarwne szkło optyczne musi zapewniać stałe parametry optyczne w warunkach sterylizacji, cyklach termicznych i ekspozycji na środki czyszczące. Szkło optyczne bezbarwne D263T , cienkie szkło borokrzemowe produkowane z zachowaniem wąskich tolerancji grubości, jest szeroko stosowane jako szkło nakrywkowe do szkiełek mikroskopowych oraz jako materiał okienkowy w mikroprzepływowych urządzeniach diagnostycznych. Jego niska autofluorescencja jest niezbędna w zastosowaniach mikroskopii fluorescencyjnej, gdzie światło tła w przeciwnym razie przesłaniałoby mierzony sygnał.

Analizatory biochemiczne opierają się na komórkach optycznych wykonanych z szkło optyczne o wysokiej przepuszczalności do pomiaru absorbancji próbek w zakresie długości fal w zakresie widzialnym UV. Pojedynczy błąd pomiaru absorbancji wynoszący 0,005 AU w analizatorze chemii klinicznej może przełożyć się na błąd diagnostyczny, co oznacza, że ​​spójność przepuszczalności materiału i brak defektów wewnętrznych są bezpośrednio powiązane z wynikami w zakresie bezpieczeństwa pacjenta.

Fotografia, kino i optyka konsumencka

Obiektywy do aparatów fotograficznych, obiektywy teleskopów, systemy pryzmatów lornetkowych i optyka projektorów należą do zastosowań o największej liczbie zastosowań przezroczyste szkło soczewki optycznej . Szkło optyczne bezbarwne K9 (BK7). — borokrzemowe szkło koronowe o współczynniku załamania światła 1,5168 i liczbie Abbego 64,17 — jest prawdopodobnie najczęściej używanym szkłem optycznym na świecie, występującym we wszystkim, od modułów obiektywów do smartfonów po obiektywy mikroskopów klasy badawczej i ekspandery wiązek laserowych.

Pryzmatyczne, bezbarwne szkło optyczne komponenty mają kluczowe znaczenie w lornetkach, dalmierzach i spektrometrach, gdzie konfiguracje Porro lub pryzmatów dachowych zaginają ścieżkę optyczną, zachowując jednocześnie pełną jakość obrazu. Materiał musi wykazywać wyjątkowo niską zawartość prążków — jakakolwiek niejednorodność szkła spowoduje zniekształcenie czoła fali widoczne jako zmniejszona ostrość obrazu przy dużym powiększeniu.

Optyka obronna, lotnicza i obserwacyjna

Wojskowe i lotnicze systemy optyczne nakładają najbardziej rygorystyczne wymagania na bezbarwne szkło optyczne – wymagające wydajności w ekstremalnych zakresach temperatur (od -60°C do 120°C), odporności na wilgoć, piasek i ataki grzybów oraz stabilności wymiarowej pod wpływem wibracji i obciążeń udarowych. W systemach termowizyjnych, dalmierzach laserowych, noktowizorach i oknach naprowadzania rakiet zastosowano specjalistyczne szkło optyczne spełniające standardy MIL-SPEC. Bezbarwne kwarcowe szkło optyczne jest szczególnie preferowany w zastosowaniach wojskowych przepuszczających promieniowanie UV ze względu na znikomą rozszerzalność cieplną i twardość radiacyjną.

Fotolitografia półprzewodnikowa i elektronika

Podłoża fotomasek, optyka do kontroli płytek i systemy ekspozycji na promieniowanie UV w produkcji półprzewodników precyzyjne szkło optyczne o wyjątkowej przepuszczalności UV i bliskim zera współczynniku rozszerzalności cieplnej (CTE). Przy długości fali lasera ekscymerowego ArF 193 nm stosowanej w litografii głębokiego UV tylko syntetyczna topiona krzemionka — forma bezbarwnego kwarcowego szkła optycznego o najwyższej czystości — zapewnia odpowiednią przepuszczalność i odporność na promieniowanie. Nawet niewielka niejednorodność CTE w półfabrykacie siatki spowoduje przesunięcie pozycji elementów podczas cykli termicznych, powodując błędy w kontroli szerokości linii w skali poniżej nanometra.

Dystrybucja zapotrzebowania branży na bezbarwne szkło optyczne

Globalny popyt na precyzyjne szkło optyczne rozkłada się nierównomiernie pomiędzy gałęziami przemysłu, przy czym elektronika użytkowa i obrazowanie stanowią największy segment, a sektor obronności/lotnictwa i kosmonautyki reprezentuje segment o najwyższej wartości na kilogram. Zrozumienie tej dystrybucji pomaga producentom i nabywcom przewidywać wymagania specyfikacji i priorytety łańcucha dostaw.

Elektronika użytkowa – w tym aparaty do smartfonów, optyka zestawów słuchawkowych AR/VR i moduły kamer internetowych do laptopów – stanowi prawie 38% światowego zapotrzebowania na bezbarwne szkło optyczne pod względem objętości , napędzany nieustanną miniaturyzacją wysokowydajnych systemów obrazowania. Na drugim miejscu znajduje się sektor medyczny i naukowy, w którym odsetek ten wynosi 22%, co odzwierciedla stały wzrost liczby urządzeń do diagnostyki, oprzyrządowania do genomiki i urządzeń do badań przyłóżkowych. Segmenty obronności i półprzewodników, choć mniejsze pod względem wolumenowym, charakteryzują się nieproporcjonalnie wysokimi specyfikacjami technicznymi i wymaganiami jakościowymi, często obejmującymi niestandardowe składy szkła, niedostępne w standardowych ofertach katalogowych.

Rodzaje bezbarwnego szkła optycznego i ich specyficzne zastosowania

Nie każde bezbarwne szkło optyczne jest wymienne. Każda formuła ma unikalną kombinację współczynnika załamania światła, dyspersji, właściwości termicznych, trwałości chemicznej i urabialności, co sprawia, że ​​nadaje się do określonych zastosowań. Poniżej znajduje się przegląd porównawczy głównych typów:

Wybór odpowiedniego typu to nie tylko decyzja dotycząca wydajności, ale także ekonomiczna. Bezbarwne kwarcowe szkło optyczne oferuje niezrównaną odporność na promieniowanie UV i stabilność termiczną, ale jest znacznie trudniejszy w obróbce niż szkło K9, wymaga obróbki diamentowej i wydłużonych cykli polerowania. W przypadku zastosowań w świetle widzialnym, gdzie nie jest wymagana wydajność UV, szkło K9 lub B270 zazwyczaj zapewnia równoważną jakość optyczną przy niższych kosztach produkcji i krótszym czasie realizacji.

Szkło optyczne i jego rola w projektowaniu soczewek

Optyczne szkło koronowe — zdefiniowany przez połączenie stosunkowo niskiego współczynnika załamania światła (nd < 1,60) i niskiej dyspersji (liczba Abbego > 55) — stanowi podstawę konstrukcji achromatycznej soczewki dubletowej. W połączeniu ze szkłem flintowym (wyższy współczynnik, wyższa dyspersja) w konfiguracji cementowanego dubletu, szkło koronowe koryguje aberrację chromatyczną – tendencję prostych soczewek do skupiania światła o różnej długości fali w różnych punktach, powodując kolorowe obwódki na obrazach.

Zasada dubletu achromatycznego, zademonstrowana po raz pierwszy w XVIII wieku, jest nadal aktywnie stosowana we wszystkim, od lunet celowniczych i teleobiektywów do aparatów fotograficznych po refraktory astronomiczne i przemysłowe systemy widzenia maszynowego. W wielu z tych systemów szkło K9 pełni funkcję optycznego szkła koronowego, w połączeniu z cięższymi szkłami flintowymi, aby uzyskać wymaganą korekcję chromatyczną bez ponoszenia kosztów bardziej egzotycznych typów szkła.

Powyższe krzywe przepuszczalności ukazują wyraźną separację pomiędzy rodzajami szkła: bezbarwne kwarcowe szkło optyczne utrzymuje ponad 80% transmitancji od około 200 nm głębokiego UV do 2500 nm średniej podczerwieni, co czyni go jedyną prawdziwie szerokopasmową opcją. Szkło optyczne K9 i B270, choć doskonałe w zakresie widzialnym (380–780 nm), staje się nieprzezroczyste poniżej około 330 nm – wykluczając je z zastosowań opartych na promieniowaniu UV, takich jak sprzęt do fototerapii, spektroskopia UV i narzędzia do naświetlania półprzewodników. Dla projektantów systemów ta selektywność widmowa jest równie ważną właściwością jak współczynnik załamania światła podczas określania elementów szklanych.

Pojawiające się zastosowania: motoryzacja, AR/VR i fotowoltaika

Poza tradycyjną optyką, bezbarwne szkło optyczne odgrywa coraz większą rolę w platformach technologicznych nowej generacji, które zmieniają wzorce popytu w całym światowym przemyśle szklarskim.

Optyka samochodowa LiDAR i ADAS

Pojazdy autonomiczne i półautonomiczne wykorzystują czujniki LiDAR (wykrywanie i określanie zasięgu światła) działające głównie na falach o długości 905 nm i 1550 nm. Okienko ochronne i optyka skupiająca w tych systemach wymagają szkła o doskonałej przepuszczalności NIR, odporności na wahania temperatur w samochodach (od -40°C do 105°C) i wysokiej twardości powierzchni, aby wytrzymać odłamki drogowe. Bezbarwne borokrzemowe szkło optyczne i szkło K9 z powłoką AR są w fazie aktywnej oceny pod kątem tego zastosowania, a prognozowany wzrost rynku samochodowego szkła optycznego wynosi ok. 18–22% CAGR do 2030 r .

Falowody rozszerzonej i wirtualnej rzeczywistości

Optyka falowodu zestawu słuchawkowego AR — cienkie szklane płytki, które kierują wyświetlane obrazy do oka poprzez całkowite wewnętrzne odbicie — wymaga szkła o współczynniku załamania światła powyżej 1,75, wyjątkowo jednolitej grubości na dużych płytkach i wyjątkowej płaskości powierzchni. Wykracza to poza standardowe bezbarwne szkło optyczne w kierunku specjalistycznych formuł o wysokim współczynniku, ale szkło podłoża falowodowego stosowane w podstawowych zastosowaniach AR nadal opiera się na precyzyjnych wariantach szkła koronowego spełniających rygorystyczne wymagania dotyczące grubości i płaskości.

Szkło do fotowoltaiki i koncentratora energii słonecznej

Ultrabiałe, bezbarwne szkło optyczne — produkowane z zawartością tlenku żelaza poniżej 0,01% — stosowane jako szkło osłonowe do wysokowydajnych paneli słonecznych i układów soczewek skoncentrowanej energii słonecznej (CSP). Standardowe szkło solarne przepuszcza około 91% padającego światła; Ultrabiałe szkło optyczne to potwierdza 93–94% , co przekłada się na wymierny wzrost uzysku energii w instalacjach wielkoskalowych farm fotowoltaicznych. Szacuje się, że branża skonsumuje ponad 120 milionów metrów kwadratowych ultraczystego szkła rocznie do zastosowań fotowoltaicznych na całym świecie.

Wykres radarowy wyraźnie wizualizuje zasadniczy kompromis w wyborze szkła optycznego: szkło kwarcowe dominuje pod względem przepuszczalności UV, stabilności termicznej i trwałości chemicznej, ale słabo wypada pod względem urabialności i opłacalności ze względu na jego ekstremalną twardość i wysoką temperaturę topnienia. Z kolei szkło K9 i B270 jest bardzo funkcjonalne — można je precyzyjnie szlifować, polerować i pokrywać powłoką AR przy użyciu standardowego sprzętu do produkcji elementów optycznych — co czyni je praktycznym wyborem w zdecydowanej większości zastosowań w obrazowaniu w świetle widzialnym. Projektanci systemów muszą rozważyć te kompromisy zarówno pod kątem wymagań technicznych, jak i ekonomiki produkcji.

Standardy jakości i certyfikaty dla precyzyjnego szkła optycznego

Pozyskiwanie precyzyjnych komponentów ze szkła optycznego wymaga weryfikowalnej dokumentacji jakości, szczególnie w przypadku branż regulowanych, takich jak urządzenia medyczne, lotnictwo i obrona. Poniższe normy regulują jakość szkła optycznego na różnych rynkach:

Oceniając A przezroczyste szkło soczewki optycznej dostawcy, nabywcy zajmujący się produkcją wyrobów medycznych powinni zweryfikować zdolność do tworzenia dokumentacji ISO 10110 i certyfikat ISO 9001 jako wymagania minimalne. Zamówienia w dziedzinie obronności dodają wymagania dotyczące zgodności z MIL-SPEC i identyfikowalności partii materiałów. W przypadku zastosowań fotowoltaicznych i elektronicznych certyfikaty 3C i zgodność z dyrektywą RoHS stanowią coraz częściej standardowe wymagania stawiane przez dalszych klientów OEM.

O Nantong Xiangyang Optical Element Co., Ltd.

Nantong Xiangyang Optical Element Co., Ltd. została założona w 1996 roku i stała się uznanym przedsiębiorstwem high-tech w prowincji Jiangsu, zajmującym 10 000 metrów kwadratowych zakład produkcyjny. Jako profesjonalny producent OEM bezbarwne szkło optyczne dostawca i fabryka bezbarwnego szkła optycznego ODM w Chinach, firma specjalizuje się w produkcji i przetwarzaniu kolorowego szkła optycznego, bezbarwnego szkła optycznego oraz sitodruku i hartowania na płaskim szkle.

Jakość produktów firmy spełnia ISO 9001-2000 standardy jakości produktów i posiada certyfikat systemu jakości 3C. W jej dziale produkcji komponentów optycznych znajduje się ponad sto rodzajów kolorowych wyrobów ze szkła optycznego obejmujących zakresy widma ultrafioletowego, widzialnego, bliskiej podczerwieni i podczerwieni — wspierające zastosowania w instrumentach optycznych, instrumentach medycznych, analizatorach biochemicznych, lotnictwie, systemach wojskowych i instytucjach badań naukowych.

Dział wyrobów ze szkła płaskiego specjalizuje się w głębokiej obróbce szkła, sitodruku i hartowaniu szkła, wspieranymi przez zautomatyzowane linie produkcyjne i urządzenia kontrolne pochodzące z Niemiec, Japonii i Szwajcarii. Firma Xiangyang stara się być najbardziej profesjonalnym dostawcą zarówno elementów ze szkła optycznego, jak i rozwiązań do sitodruku i hartowania szkła — obsługując globalną bazę klientów dzięki niezawodnym możliwościom dostosowywania do wymagań OEM i ODM.
