Bezbarwne szkło optyczne to precyzyjny materiał optyczny opracowany tak, aby przepuszczał światło widzialne przy minimalnej absorpcji, prawie bez zabarwienia i ściśle kontrolowanym współczynniku załamania światła. W przeciwieństwie do zwykłego szkła, które jest produkowane głównie do celów konstrukcyjnych lub dekoracyjnych, bezbarwne szkło optyczne jest projektowane w taki sposób, że przechodzące przez nie światło załamuje się i przemieszcza w przewidywalny i powtarzalny sposób. Ta przewidywalność pozwala soczewkom, pryzmatom, filtrom i okienkom czujnika wykonanym z bezbarwnego szkła optycznego tworzyć dokładne obrazy i utrzymywać spójną ścieżkę optyczną od jednej partii produkcyjnej do drugiej.
W praktyce bezbarwne szkło optyczne zwykle osiąga ok przepuszczalność światła widzialnego powyżej 90 procent w paśmie od 400 do 760 nanometrów, przy czym wybrane formuły przekraczają 95 procent. Ponieważ szkło pochłania i rozprasza bardzo mało wpadającego światła, przechodzące przez niego obrazy i sygnały pozostają ostre, a zmiany kolorów ograniczone są do minimum.
Prawie neutralna transmisja kolorów w całym spektrum widzialnym
Niska dyspersja redukująca aberrację chromatyczną
Stabilny współczynnik załamania światła w typowych temperaturach roboczych
Nadaje się do precyzyjnego cięcia, szlifowania i powlekania
Podstawowe właściwości fizyczne i optyczne
Wartość bezbarwnego szkła optycznego wynika z niewielkiego zestawu mierzalnych właściwości, które producenci kontrolują podczas topienia i wyżarzania. Każda z tych właściwości bezbarwnego szkła optycznego wpływa na zachowanie materiału w układzie optycznym, od prostej lupy po wieloelementowy obiektyw aparatu.
Wysoka przepuszczalność światła widzialnego
Transmitancja w paśmie od 400 do 760 nanometrów zwykle mieści się w przedziale od 90 do 95 procent, co oznacza, że większość światła wpadającego do szkła dociera na drugą stronę, zamiast zostać pochłonięta lub rozproszona. Wyższa transmitancja zapewnia jaśniejszy obraz i zmniejsza utratę sygnału w sprzęcie takim jak mikroskopy i czujniki analityczne.
Niska dyspersja i wysoka liczba Abbego
Dyspersja opisuje, jak bardzo materiał zagina światło o różnej długości fali. Bezbarwne szkło optyczne o wysokiej liczbie Abbego rozprowadza światło mniej nierównomiernie, utrzymując czerwone, zielone i niebieskie długości fal skupiające się bliżej tego samego punktu i redukując kolorowe obwódki na krawędziach obrazu.
Stabilne stałe optyczne w warunkach zmiany temperatury
Współczynnik załamania światła i współczynnik dyspersji zostały opracowane tak, aby zmieniać się tylko nieznacznie wraz ze wzrostem lub spadkiem temperatury otoczenia. Ma to znaczenie w przypadku sprzętu działającego na zewnątrz, wewnątrz pojazdów lub w warunkach przemysłowych, gdzie temperatura nie jest ściśle kontrolowana.
Trwałość mechaniczna i chemiczna
Bezbarwne szkło optyczne zasadniczo wytrzymuje cięcie, szlifowanie, wiercenie i powlekanie bez pękania lub utraty połysku, a także jest odporne na stopniową degradację powierzchni pod wpływem wilgoci lub łagodnego narażenia chemicznego podczas normalnego użytkowania i przechowywania.
Ogólne zakresy odniesienia dla popularnych kategorii właściwości bezbarwnego szkła optycznego, pokazane w skali porównawczej dla celów ilustracyjnych.
Transmisja w całym widmie widzialnym
Transmisja nie jest idealnie płaska na każdej długości fali. Większość bezbarwnego szkła optycznego wykazuje stopniowy wzrost od fioletowego końca widma, szerokie plateau o wysokiej transmitancji przez środek zakresu widzialnego i lekkie zwężenie w pobliżu długości fal w kolorze głębokiej czerwieni, przy czym dokładny kształt zależy od składu i grubości fizycznej.
Uogólniony kształt krzywej przepuszczalności dla bezbarwnego szkła optycznego w paśmie widzialnym, pokazany raczej w celach ilustracyjnych niż dla konkretnego pomiaru wsadowego.
Grubość również odgrywa rolę. Cieńsze sekcje przepuszczają więcej światła dla danej kompozycji, dlatego też projektanci optyków określają łącznie rodzaj materiału i grubość fizyczną, ustalając wartość przepuszczalności gotowego komponentu.
Bezbarwne szkło optyczne dzieli się na kilka szerokich rodzin w zależności od składu. Każda rodzina w różny sposób równoważy przepuszczalność, dyspersję, twardość i zachowanie podczas przetwarzania, więc właściwy wybór zależy od budowanego układu optycznego.
Porównanie referencyjne popularnych rodzin bezbarwnych szkieł optycznych
Szklana rodzina
Typowy współczynnik załamania światła
Względna dyspersja
Powszechne zastosowanie
Szkło bezbarwne typu koronowego
Około 1,52
Niski
Soczewki ogólne, pryzmaty
Szkło borokrzemowe bezbarwne
Około 1,51
Niski
Okna przyrządów, filtry
Szkło optyczne na bazie kwarcu
Około 1,46
Bardzo niski
Elementy przepuszczające promieniowanie UV
Szkło bezbarwne typu Flint
Około 1,58
Umiarkowane
Parowanie soczewek achromatycznych
Przybliżony współczynnik załamania światła według rodziny szkieł, podany w celu ogólnego porównania, a nie specyfikacji jednego dostawcy.
Bezbarwne szkło optyczne a wydajność zwykłego szkła
Główną różnicą między bezbarwnym szkłem optycznym a zwykłym szkłem nie jest wygląd, ale kontrola. Zwykłe szkło okienne lub opakowaniowe produkowane jest głównie zgodnie ze standardami konstrukcyjnymi i wizualnymi, natomiast bezbarwne szkło optyczne jest produkowane zgodnie ze spójnymi standardami optycznymi, co oznacza, że współczynnik załamania światła, przepuszczalność i dokładność powierzchni są sprawdzane i utrzymywane w wąskich granicach tolerancji w każdej partii.
Porównanie jakościowe w pięciu wymiarach wydajności, ocenione w względnej skali od jednego do pięciu dla ilustracji.
Bezbarwne szkło optyczne generalnie osiąga lepsze wyniki w zakresie przejrzystości optycznej i kontroli dyspersji, ponieważ te dwa czynniki są specjalnie projektowane podczas topienia, podczas gdy składy zwykłego szkła nie są dostosowywane pod kątem właściwości optycznych.

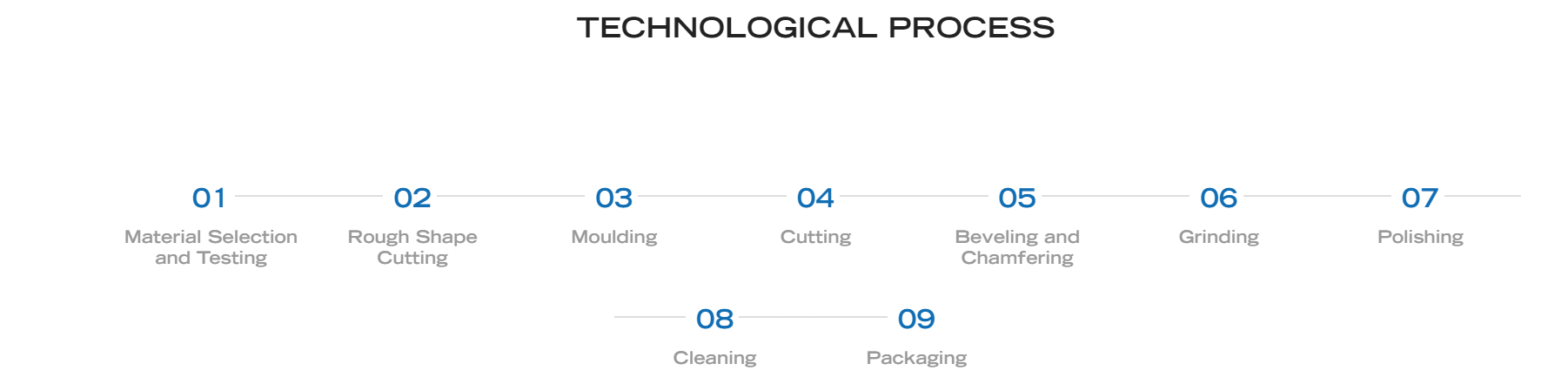

Proces produkcyjny i projektowanie konstrukcyjne
Produkcja bezbarwnego szkła optycznego obejmuje kilka kontrolowanych etapów, z których każdy wpływa na ostateczną transmitancję, dokładność powierzchni i niezawodność mechaniczną gotowej części.
Dozowanie i topienie surowców w kontrolowanej temperaturze
Powolne wyżarzanie w celu złagodzenia naprężeń wewnętrznych i stabilizacji współczynnika załamania światła
Zgrubne cięcie na półfabrykaty o wymiarach dostosowanych do docelowego komponentu
Precyzyjne szlifowanie do wymaganej krzywizny lub płaskości
Dokładne polerowanie w celu osiągnięcia optycznego wykończenia powierzchni
Opcjonalna powłoka przeciwodblaskowa lub filtrująca widmo
Uproszczony widok strukturalny gotowego bezbarwnego bloku szkła optycznego po szlifowaniu, polerowaniu i powlekaniu.
Ponieważ przepuszcza światło w przewidywalny sposób i zachowuje swój kształt dzięki precyzyjnemu przetwarzaniu, zastosowania bezbarwnego szkła optycznego znajdują zastosowanie w szerokiej gamie sprzętu, w którym liczy się jakość obrazu lub dokładność sygnału.
Względne podkreślenie zastosowania bezbarwnego szkła optycznego według pola, pokazane w celach ilustracyjnych, a nie jako dane z badania rynku.
Instrumenty optyczne such as microscopes, telescopes, and rangefinders
Instrumenty do analizy medycznej i biochemicznej
Okienko urządzeń elektronicznych, osłony czujników i elementy wyświetlaczy
Sprzęt lotniczy i naukowo-badawczy
Laboratoryjne i edukacyjne narzędzia do demonstracji optycznej
Wybór producenta lub dostawcy bezbarwnego szkła optycznego
Wybór niezawodnego producenta bezbarwnego szkła optycznego wpływa zarówno na wydajność, jak i spójność gotowych komponentów w całej serii produkcyjnej. Przed złożeniem zamówienia próbki warto sprawdzić kilka praktycznych punktów.
Zakres przetwarzania, ponieważ cięcie, szlifowanie, polerowanie i powlekanie obsługiwane w jednym obiekcie zmniejsza różnice w obsłudze pomiędzy etapami
Spójność partii, dzięki czemu współczynnik załamania światła i przepuszczalność pozostają w wąskich granicach tolerancji między seriami produkcyjnymi
Możliwość dostosowania, ponieważ rozmiary, krzywizny i wymagania dotyczące powłoki często różnią się w zależności od projektu
Możliwość testowania, ponieważ własny sprzęt pomiarowy umożliwia sprawdzanie stałych optycznych przed wysyłką części
Jasna komunikacja i wsparcie techniczne podczas finalizowania specyfikacji i pobierania próbek
Kupujący poszukujący dostawcy bezbarwnego szkła optycznego często w ramach tego procesu porównują regionalne bazy produkcyjne. Producent bezbarwnego szkła optycznego z siedzibą w Chinach może zaoferować zintegrowane przetwarzanie od surowego szkła po gotowe, powlekane komponenty w ramach jednego łańcucha dostaw, co skraca cykle komunikacji w przypadku zamówień niestandardowych i powtarzalnej produkcji.
Tło produkcyjne i możliwości produkcyjne
Produkcja kolorowego i bezbarwnego szkła optycznego, a także sitodruk i hartowanie szkła płaskiego odbywa się w naszym zakładzie od 1996 roku, którego siedziba zajmuje powierzchnię około 10 000 metrów kwadratowych w prowincji Jiangsu. Dział komponentów optycznych koncentruje się na kolorowych i bezbarwnych filtrach ze szkła optycznego, obejmujących obszary światła ultrafioletowego i widzialnego, a także obszary bliskiej podczerwieni i podczerwieni, a ponad sto odmian produktów szklanych jest przetwarzanych na miejscu.
Sprzęt do przetwarzania na miejscu umożliwia cięcie, szlifowanie, polerowanie i powlekanie, wraz z wewnętrznymi przyrządami testującymi używanymi do sprawdzania parametrów optycznych przed zapakowaniem części do wysyłki. Wyprodukowane komponenty są wykorzystywane w instrumentach optycznych, instrumentach medycznych i biochemicznych, instrumentach analitycznych, elektronice, lotnictwie oraz w środowiskach badawczych lub edukacyjnych, przy czym dostępne jest przetwarzanie OEM i ODM dla niestandardowych specyfikacji bezbarwnego szkła optycznego wymaganych przez indywidualnych klientów.
Często zadawane pytania
Pytanie 1. Co to jest bezbarwne szkło optyczne
Jest to szkło optyczne o wysokiej przepuszczalności światła widzialnego i minimalnym zabarwieniu, stosowane tam, gdzie wymagana jest precyzyjna kontrola światła, a nie ogólne zastosowania konstrukcyjne lub dekoracyjne.
Pytanie 2. Do czego służy bezbarwne szkło optyczne
Jest stosowany w soczewkach, pryzmatach, oknach instrumentów, osłonach czujników i filtrach w sprzęcie optycznym, medycznym, analitycznym i elektronicznym.
Pytanie 3. Jaka jest różnica między bezbarwnym szkłem optycznym a zwykłym szkłem
Zwykłe szkło produkowane jest głównie zgodnie ze standardami konstrukcyjnymi i wizualnymi, natomiast bezbarwne szkło optyczne jest produkowane i testowane pod kątem stałych stałych optycznych, takich jak współczynnik załamania światła i przepuszczalność.
Pytanie 4. Czym różni się szkło optyczne od zwykłego szkła
Skład i chłodzenie szkła optycznego są kontrolowane specjalnie w celu kontrolowania sposobu, w jaki światło załamuje się i przechodzi przez materiał, co nie jest celem normalnej produkcji szkła.
Pytanie 5. Czy szkło optyczne jest całkowicie bezbarwne
Większość bezbarwnego szkła optycznego ma formułę możliwie najbardziej neutralną, chociaż czasami może pozostać bardzo słaby odcień, w zależności od składu i grubości.
Pytanie 6. Czy bezbarwne szkło optyczne jest przezroczyste
Tak, przezroczystość jest jedną z jej charakterystycznych cech, wspieraną przez wysoką przepuszczalność światła widzialnego i polerowane wykończenie powierzchni o niskim rozproszeniu.
Pytanie 7. Jakie właściwości ma bezbarwne szkło optyczne
Kluczowe właściwości bezbarwnego szkła optycznego obejmują wysoką przepuszczalność, niską dyspersję, stabilne stałe optyczne przy zmianach temperatury oraz dobrą trwałość mechaniczną i chemiczną.
